山鋼日照精品基地煙囪鋼結構工程項目
瀏覽量:
1056
所屬分類
項目案例
數量
-
+
1
名稱：山鋼日照精品基地煙囪鋼結構工程項目
概要：中電建核電公司總包
江蘇宜安建設有限公司承建
系山鋼集團日照有限公司年產850萬噸精品鋼配套項目， 地點位于山鋼日照精品鋼基地

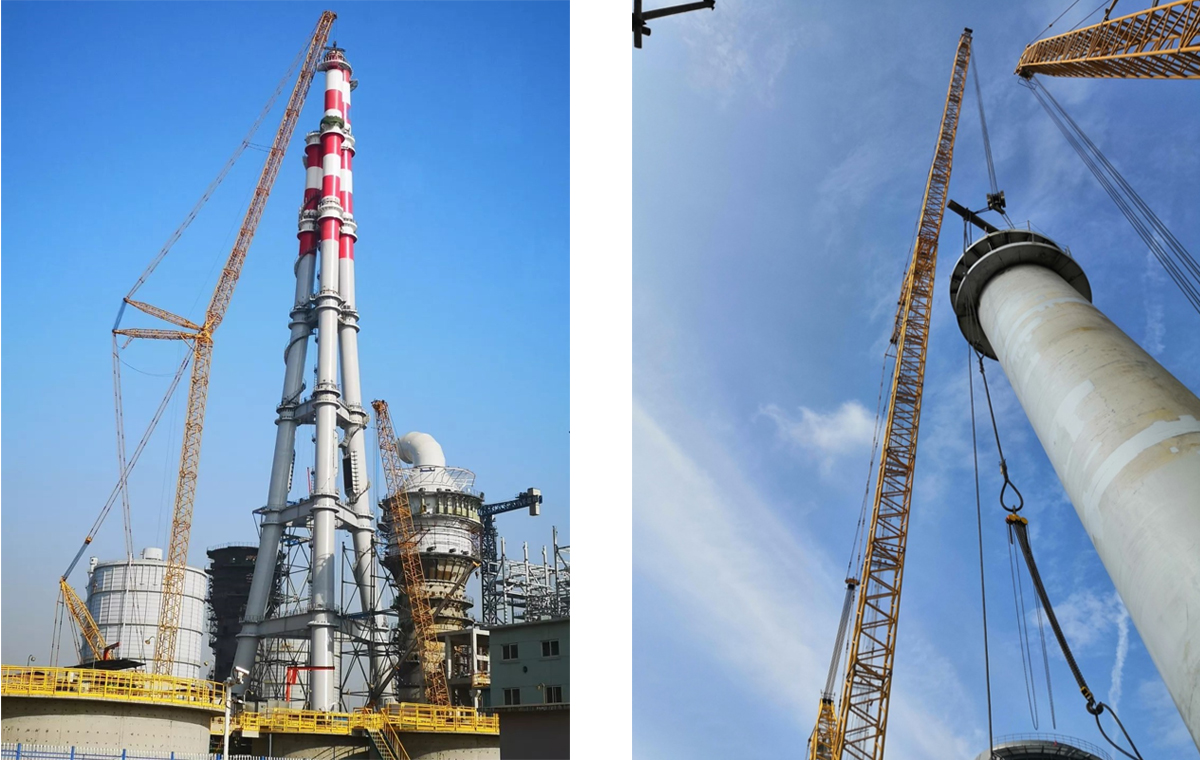

自2018年8月12日開始施工建設，歷時135天，于2018年12月25日順利吊裝到頂。
鋼煙囪總高180米，最大直徑4.5米，分7層，總重2100噸。
分類：項目案例
關鍵詞：項目案例山鋼日照精品基地煙囪鋼結構工程項目
項目詳情

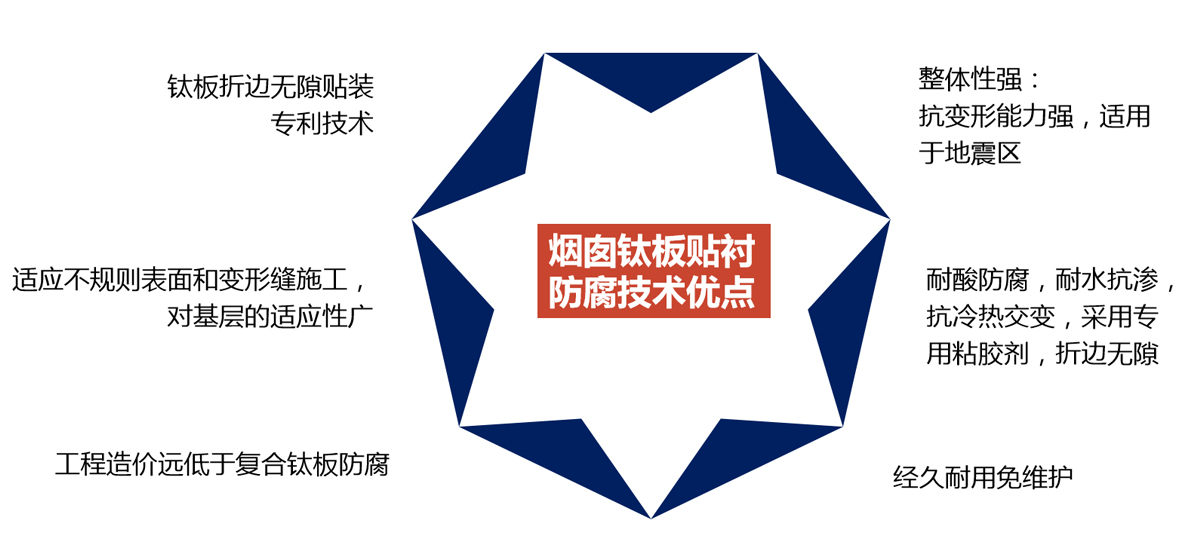

項目配套的三管自立式鋼煙囪，引進日本三菱多管自立煙囪技術，并整合了日本鈦板貼襯技術建設而成。三管自立式鋼煙囪結構合理、造型美觀。

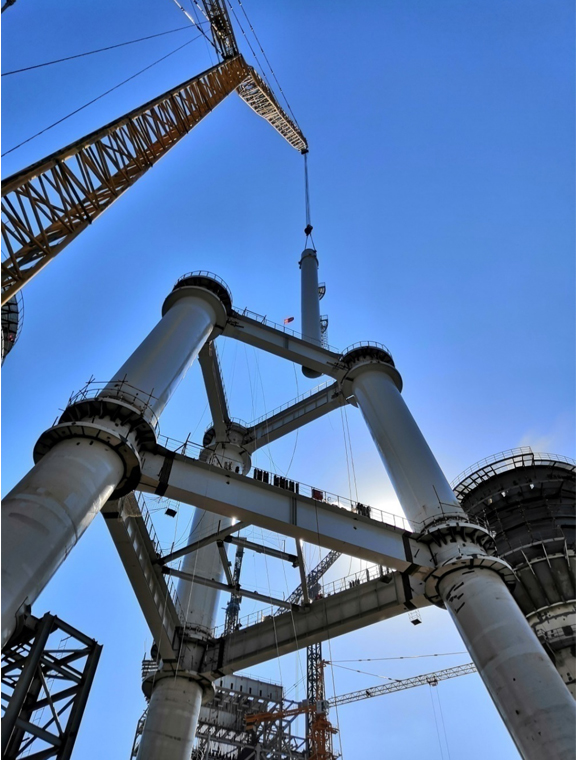

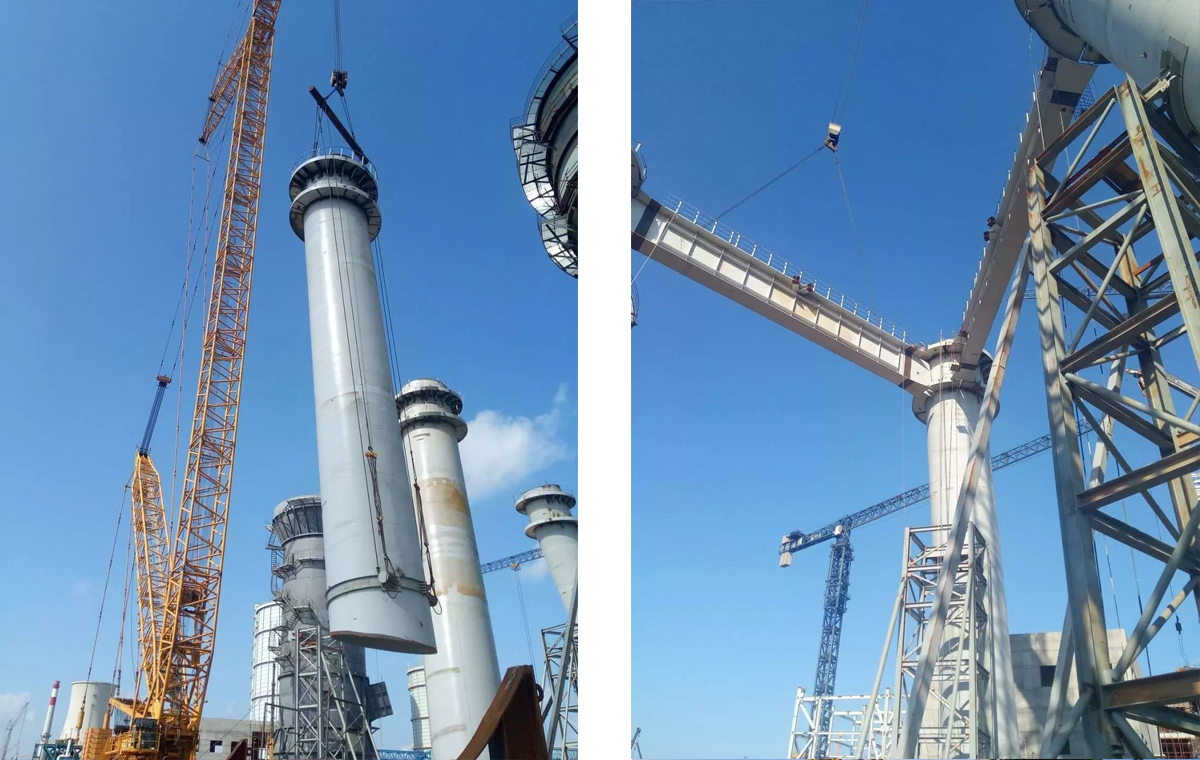

三根鋼管煙囪按正三角形布置，采用SCC9000/900噸履帶式起重機分七段進行吊裝，通過三角形鋼梁進行剛性連接，形成集束式穩定結構，每個煙囪由多個直段拼接成流線型曲線。
項目亮點
亮點一：
是我國第一根180米三管自立式鋼煙囪，也是世界首根采用內壁鈦板貼襯防腐的大型鋼管結構煙囪。
亮點二：
鋼煙囪的順利吊裝到頂，標志著江蘇宜安建設有限公司“全國首例”挑戰的勝利，公司獨家擁有了該類型項目的關鍵施工技術及施工經驗，更為搶占該類型重大施工項目市場打下了堅實的基礎。
項目難點
山鋼日照自備電廠鋼煙囪選型意向，尚屬國內首例，其結構形式獨特，超高、超重、無外附著，施工難度大，極富挑戰性。
鋼煙囪總高180米，最大直徑4.5米，分七層，由三根曲線式排煙管通過鋼梁相互支撐連接，鋼煙囪三個排煙筒筒心呈正三角形布置，三根煙管呈曲線折彎形式向上延伸，其中C煙管安裝螺旋樓梯，總重2100噸。

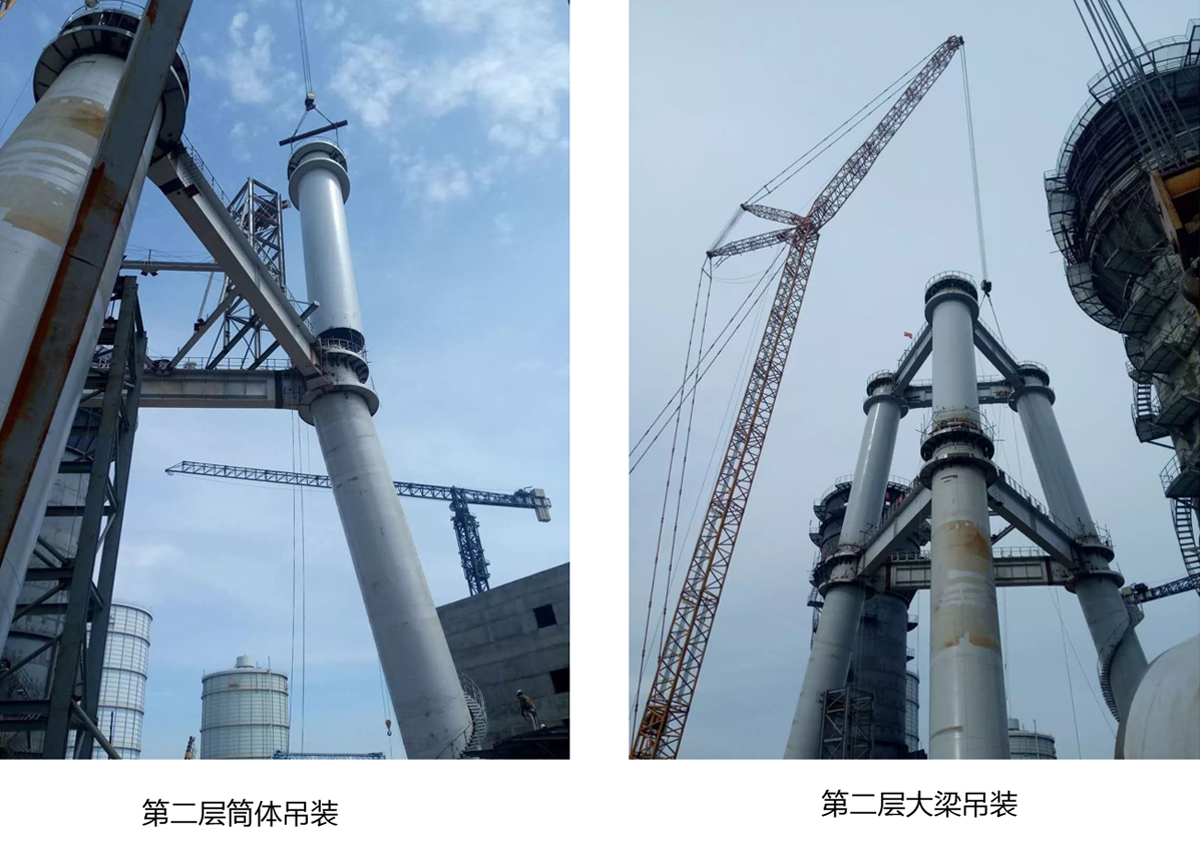

鋼煙囪的曲線筒體第一層為77°，第二層為79°；

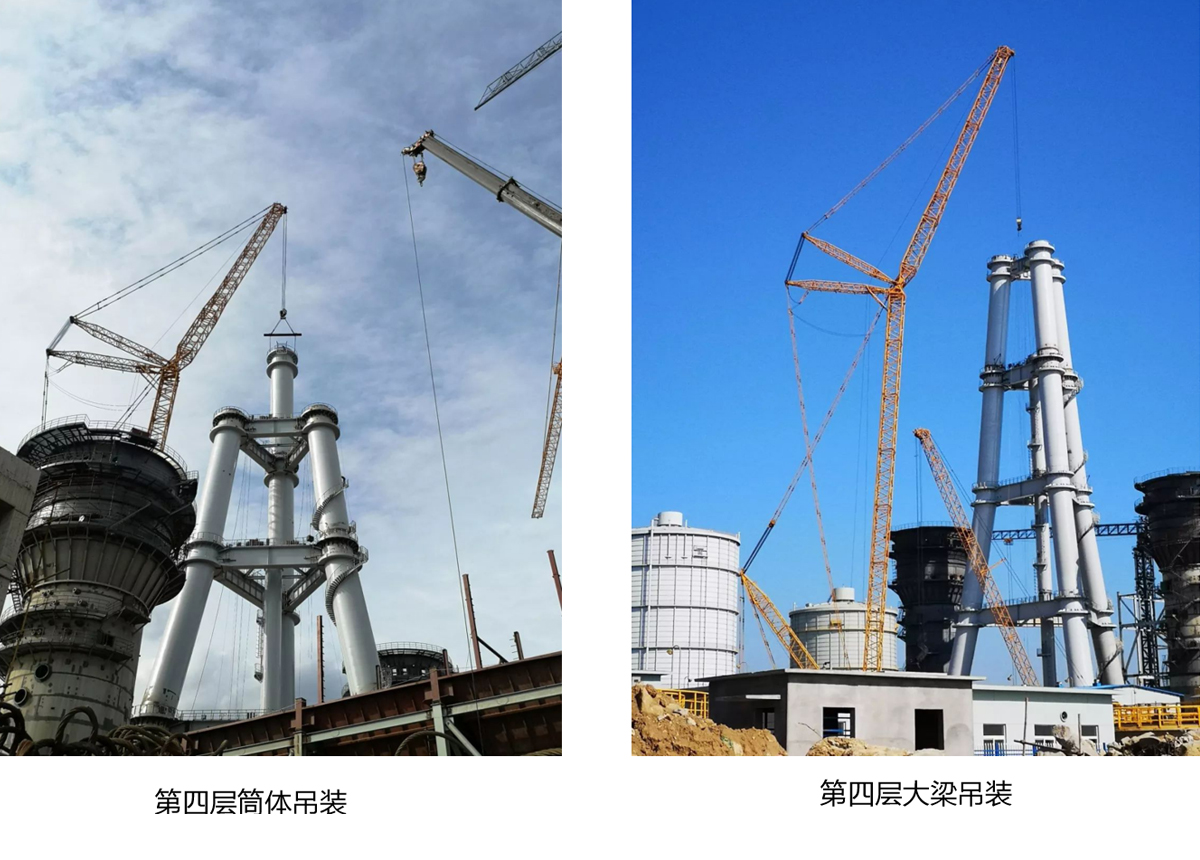

第三層、第四層，筒體傾角均為84°；

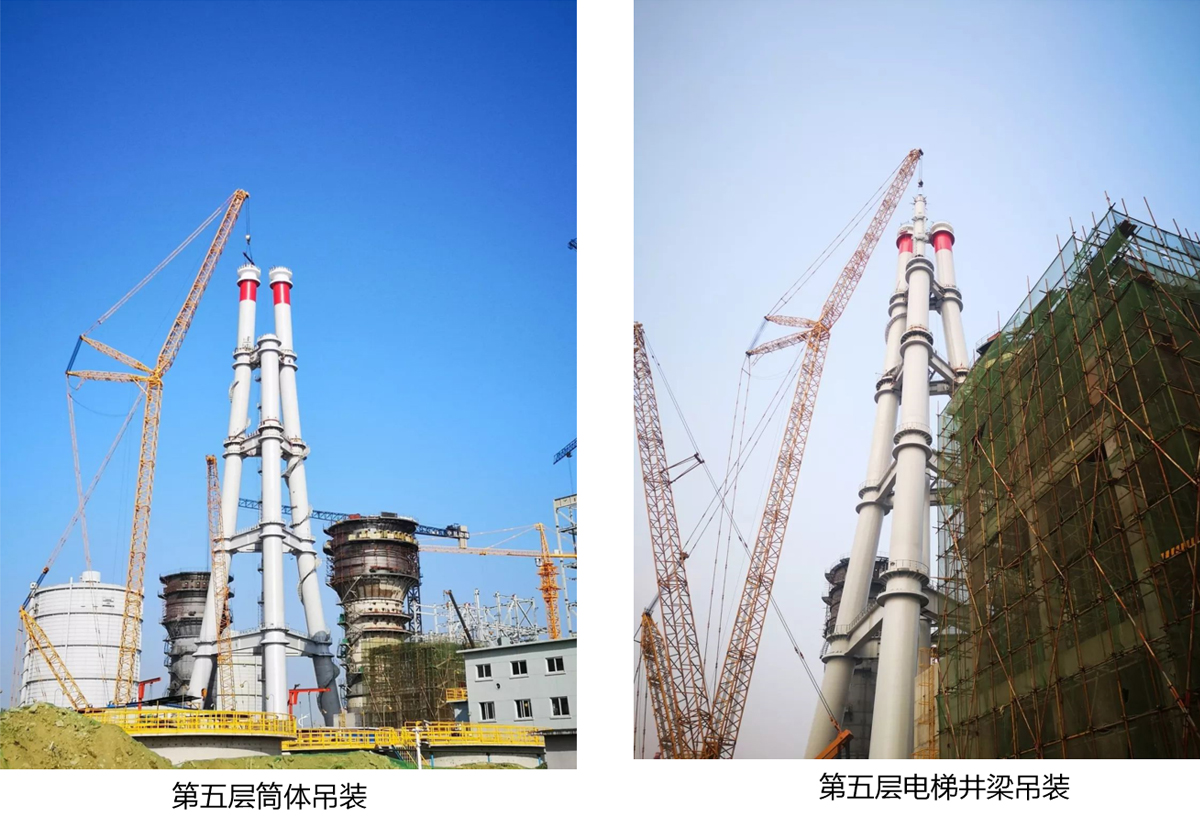

第五、六、七層，三根煙管筒體傾角均為87°；
技術應用與創新
180米三管曲線自立式鋼煙囪由中電建核電公司聯合江蘇宜安建設有限公司進行細化設計、鋼結構制作、安裝。

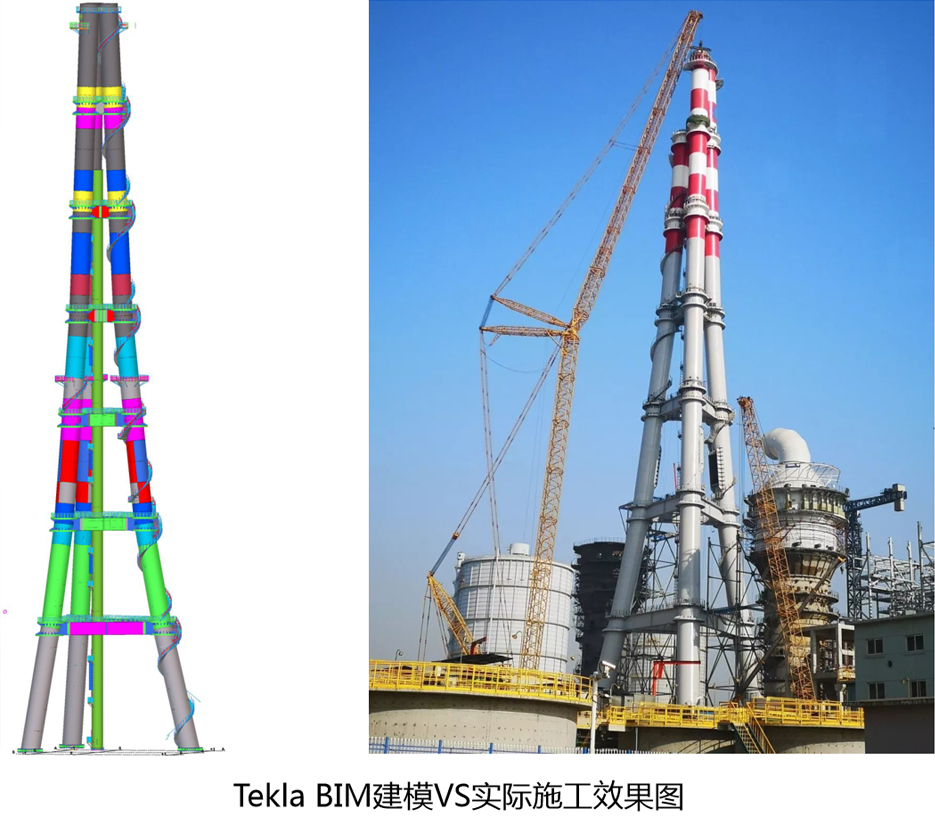

設計中，采用Tekla建模軟件，解決了煙囪與平臺橢圓形相貫線結構的法蘭盤和C煙管空間傾斜狀態布置螺旋樓梯的設計難題，利用PKPM結構設計軟件設計制作了四套專用工裝，均獲得國家實用新型專利。
